一、家庭组网解决方案

复式/别墅家庭无线组网解决方案（以TP-LINK产品为例）

1. 家庭无线网络应用需求与挑战

家庭无线网络，已经不再是仅仅一两台手机和笔记本的连接，各种智能家居设备越来越丰富，比如音箱、空调、冰箱、扫地机器人等。普通家庭应用需要连无线网络的设备可能达到十几二十个；网络应用方面，有智能家居设备这种需要24小时持续连接，也有摄像头、网络电视、手机视频等持续大流量的应用。

类似的应用场景您应该不太陌生：

·早晨，对着Wi-Fi音箱喊上一声：“给我来点劲爆的Music”；

·中午间歇，打开摄像头和爸妈、宝贝聊上几句；

·下班途中，已经调好了Wi-Fi空调的温度；

·晚上，看体育比赛，躺在沙发上、窝在床上、蹲洗手间，哪儿都不能错过。

概要的说，家庭无线网络需求已经从多个方面有着明显的变化，更多的终端接入、更全面的无线覆盖、更高的联网速度、更稳定的无线体验。

更高的无线网络需求对于家庭无线组网提出了严峻的考验。家庭建筑格局差异性较大，墙体多、障碍物多，单单台路由器难以实现复式/别墅全屋无线信号覆盖。





2. 复式/别墅家庭无线网络解决方案总览

TP-LINK结合复式/别墅客户的住宅情况、方案特点，根据家庭实际条件，提供了两种特别适合复式/别墅的方案供您选择：面板AP无线组网方案、易展路由无线组网方案。



3. 面板AP家庭无线组网解决方案介绍

TP-LINK面板AP无线组网方案是由一台一体化路由器和多个面板AP组合而成，一体化路由器与面板AP之间通过家里预埋的网线传输信号，面板AP可直接替换家里原有网络面板，不占地、无需重新布线，不破坏原有装修，三分钟即可安装一台。

(1) 适用场景

面板AP无线组网方案，需要在装修时预埋网线到客厅以及各个房间。

(2) 方案特点

· 网速有保障。主干网络利用网线通信，传输更稳定，有效地保证上网速度，能充分发挥高速宽带的价值。

· 信号有保障。采用面板AP进行分布式无线覆盖，保障每个房间无线全覆盖，无信号盲点。

· 组网配置简单。面板AP免配置，即插即用；主路由器上网配置方法和普通家用路由器一样。

· 整屋整洁、美观、大方。主路由器可放入信息箱，不占地；面板AP安装在墙上，且采用网线供电，无需外接电源；全屋看不到外置的网线、电源、天线，整洁美观大方。

· 家庭无线网络最好解决方案。一体化路由集路由器、AC（无线控制器）、PoE供电交换机的功能于一身，减少组网设备，降低组网成本。搭配面板AP组网，实现全屋100%覆盖，100%高速上网，无线稳定性更好。

(3) 典型产品介绍



(4) 典型户型产品搭配方案

一般来说，一台面板AP的无线信号可以覆盖单个房间，可以根据房间数量确定面板AP数量，结合AP数量（需要几个PoE供电网口）选择一体化路由器。比如三层别墅，1楼面积150平，2楼、3楼分别2个房间：1楼配2台AP；2-3楼每个房间配1台AP，4个房间4台AP；共配6台面板AP。需选择PoE供电口数为8的一体化路由器；或选择4个PoE供电网口的一体化路由器+PoE交换机。



典型户型产品搭配如下图，请参考：

复式/二层别墅	三层别墅	三层别墅
1个主路由+4个面板AP	1个主路由+6个面板AP	1个主路由+8个以上面板AP
一体化路由器可选一款： TL-R488GPM-AC（模块） TL-R480GPQ-AC（银方） TL-R470GP-AC（钢壳） 面板AP可选一款或组合： TL-AP1202GI-PoE薄款（方） TL-AP1208GI-PoE	一体化路由器可选一款： TL-R498GPM-AC（模块） TL-R488GPQ-AC（银方） TL-R479GPE-AC（钢壳） 面板AP可选一款或组合： TL-AP1202GI-PoE薄款（方） TL-AP1208GI-PoE TL-AP1758GI-PoE薄款（方）	一体化路由器可选一款： TL-R498GPM-AC（模块） TL-R488GPQ-AC（银方） TL-R479GPE-AC（钢壳） 面板AP可选一款或组合： TL-AP1202GI-PoE薄款（方） TL-AP1208GI-PoE TL-AP1758GI-PoE薄款（方）



说明：若一体化路由的PoE供电网口不够，可增加PoE交换机给面板AP供电。



4.易展路由家庭无线组网解决方案介绍

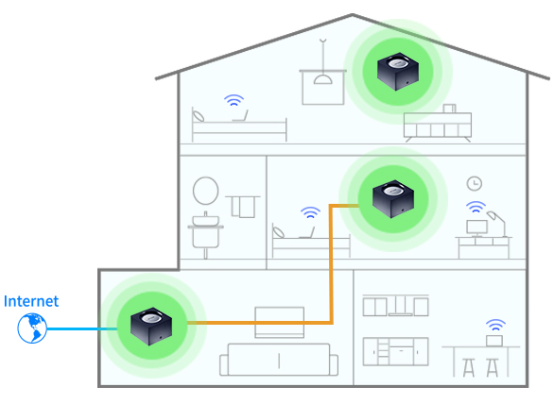

TP-LINK易展路由无线组网方案是由多台采用MESH技术的易展路由组成，易展路由之间“一键互联”，不需要专业知识，免配置，轻松解决单台路由无线覆盖不全面的问题，让扩展Wi-Fi很容易。

(1) 适用场景

易展路由无线组网方案对家里是否预埋网线没有要求，适用于复式/别墅家庭和任意宽带。

(2) 方案特点

· MESH组网，无缝漫游体验更佳。采用比WDS组网技术更先进的MESH组网技术，无线终端在易展路由设备之间切换不会掉线，上网速度更快、更稳定。

· 超高软硬件规格。“易展”路由之间采用2.4G＋5G双背板，更强的背板带宽，意味着更强的峰值性能和更广的覆盖。

· 全千兆有线端口，适用任意宽带。有线端口无需区分WAN/LAN口，支持网口盲插。

· 组网配置很简单。“易展”路由无需区分主/子路由，易展套装出厂默认已配对，任意一个连接宽带即为主路由。新加入的易展路由可通过“易展键”一键配对，无需其他配置。

· 组网方式很灵活。“易展”路由支持无线互联、有线互联、混合互联。已布线家庭可以通过网线把易展路由连接起来，使路由间互联更稳定。没布线的可以通过无线互联，使路由摆放更自由。局部布线的也可以部分有线，部分无线混合互联。

(3) 典型产品介绍

(4) 典型户型产品搭配方案

一般来说，一台易展路由的无线信号可以覆盖一个大厅或两个房间，可以根据单层面积、层数计算需要购买的易展路由数量。比如三层别墅，单层150平，每层配2台易展路由，共配6台易展路由。

典型户型产品搭配如下图，请参考：

二、方案详列：

复式、别墅、大户型及自建房等场景中，无线网络使用常面临以下痛点：

一、WiFi信号覆盖不足与网络信号衰减

01、多层结构穿透难

痛点：复式/别墅楼层间墙体厚（如混凝土、钢筋），导致5GHz信号衰减严重，高层或角落信号弱。

典型场景：地下室、阁楼、楼梯间等区域无法上网。

原因：单一路由器覆盖范围有限（一般5GHz覆盖半径约10-15米）。

02、大平层远距离衰减

痛点：自建房或大平层中，路由器置于一端，远端房间（如后院、车库）信号差。

原因：普通路由器天线功率不足，无法覆盖长距离。

二、针对WiFi网络信号不佳的解决方案

以上的问题，实际上目前常见的主要两种方案：

01、Mesh组网（无线/有线回程）最优选择

技术原理：通过多个节点协同覆盖，支持无缝漫游。

部署要点：每层或每间隔10-15米部署一个节点，优先选择有线回程（需预埋网线）。



02、AC+AP方案（需布线）

技术原理：通过AC控制器统一管理多个AP，实现全屋无死角覆盖。

部署要点：每房间安装一个面板AP，AC控制器连接主路由。



这两种方案来说，MESH组网的优势更大，尤其是MESH支持有线和无线组网，而且路由器的整体成本更低，使用体验更好，已经基本取代了AC+AP的组网模式。

这两种方案来说，MESH组网的优势更大，尤其是MESH支持有线和无线组网，而且路由器的整体成本更低，使用体验更好，已经基本取代了AC+AP的组网模式。



而且很多MESH设备支持10个设备组网，可以自动进行信号切换，使用起来非常舒适。

基于以上情况，比较建议的MESH组网，但是MESH组网也分为有线和无线，如果有线很好办，有2.5G网口的产品可以实现未来多年的网络升级需要，而网线不够的地方，可以采用无线MESH组网，无线MESH组网主要根据成本来，一般来说中低端的都是双频组网，而高端路由器则是三频组网，尤其是5G作为回程要比2.4G的组网速度快非常多（有线就没有这个顾虑），所以在选购MESH路由器的时候可以根据不同的需求进行配置。

三、WiFi无线路由器组合方案推荐



三、商场无线覆盖解决方案

如今，现代化的商场已经成为集购物、休闲、娱乐等服务为一体的综合性场所。越来越多的顾客不再局限于到店购物，而希望在购物的同时享用一个快速流畅的无线网 络，更好地体验店家相关服务和网上娱乐。一个好的无线网络，不仅可以服务于商场的网络办公系统，同时也为顾客带来了一个更舒适的购物环境。

商场无线覆盖的需求分析如下：

1、商场内布局复杂，需满足各区域无线全覆盖，无盲区；

2、顾客流动性大，需满足无线终端移动过程中自动切换接入点，网络不断线，即无线漫游；

3、顾客分布不均，需满足自动负载均衡，保证无线网络使用效果；

4、作为商业中心，网络设备应该具备良好的拓展性，支持满足后续WEB认证，短信认证，微信认证等多样化营销要求；

5、商场装修高端，AP外形应美观大方，需支持PoE供电，满足消防及布线需求；

6、AP支持统一管理、配置，并实时监控各AP工作状态，运维简便；



安装部署

大堂相对空旷，阻隔物较少，吸顶式AP在空旷环境中覆盖直径20-30米，中小型宾馆大堂可根据具体结构布置2-3个AP即可，大型宾馆大堂可根据需求增加，如下图所示：



商场AP布置

方案特点

方案使用TP-LINK商用无线产品实现覆盖，采用无线控制器AC和FIT AP的方式进行部署。有如下特点：

高可用性

AP采用专业天线，发射功率线性可调，可根据实际环境，合理调整AP发射功率，满足不同区域的覆盖需求。

灵活漫游：FIT AP无线部署架构，可设置不同AP发射相同的SSID，无线终端在同一VLAN下的不同AP之间移动时，可以在不同AP之间快速切换，实现跨AP二层快速漫游。

高可靠性：采用FIT AP方案，支持负载均衡，AC能够动态调整用户在不同AP间的均匀分布，防止个别AP过载。

高扩展性：支持MAC认证、Portal认证等多种用户接入认证方式，可结合外置portal服务器和认证服务器实现短信认证，微信认证等多种认证方式。

便于部署：AP为精美的海浪式外形，美观大方，支持802.3af/at标准PoE网线供电，既可吸顶式安装，又可壁挂式安装，因地制宜，使用灵活。

易管理性：FTT AP统一由无线控制器AC管理，自动发现并统一管理AP，可实时查看AP运行状态，方便网络管理和维护。

方案类型	产品类型	型号	产品描述
高性能方案	吸顶式AP	TL-AP900C-PoE TL-AP1750C-PoE	标准PoE、吸顶式，11AC双频并发，最高无线速率可达900Mbps，支持AC统一管理，外形美观大方。 标准PoE、吸顶式，11AC双频并发，最高无线速率可达1750Mbps，外形美观大方，可接入更多无线客户端。
	PoE交换机	TL-SG3218PE TL-SG3226PE	16/24个标准PoE供电口、千兆交换机，支持VLAN划分、IGMP Snooping、QoS等。
	无线控制器	TL-AC500 TL-AC1000	自动发现并统一管理AP，最多可管理500/1000个AP，支持VLAN，支持MAC认证、Portal认证等多种接入认证方式。
经济型方案	吸顶式AP	TL-AP302C-PoE TL-AP452C-PoE	标准PoE、吸顶式，300/450Mbps无线，支持AC统一管理，外形美观大方。
	PoE交换机	TL-SL1226P TL-SL1226PE	24个标准PoE供电口、百兆交换机，支持标准交换、视频监控、VLAN隔离三种工作模式。即插即用，无需配置，使用简单方便。
	无线控制器	TL-AC100 TL-AC300	自动发现并统一管理AP，最多可管理100/300个AP，支持VLAN（注：TL-AC100不支持WEB认证，短信认证，微信认证等）。

无线覆盖选用产品可以灵活选择，以商场环境为例，在不同规格的商场我们可以采用不同的产品，如：

中小型的商场：可以选用普通的单频吸顶无线AP，能够满足大部分区域的无线覆盖，满足基本使用；

高档大型商场：可以选用双频吸顶无线AP，双频并发，抗干扰能力强，能接入更多的客户端，提供更良好的购物和休闲体验。
