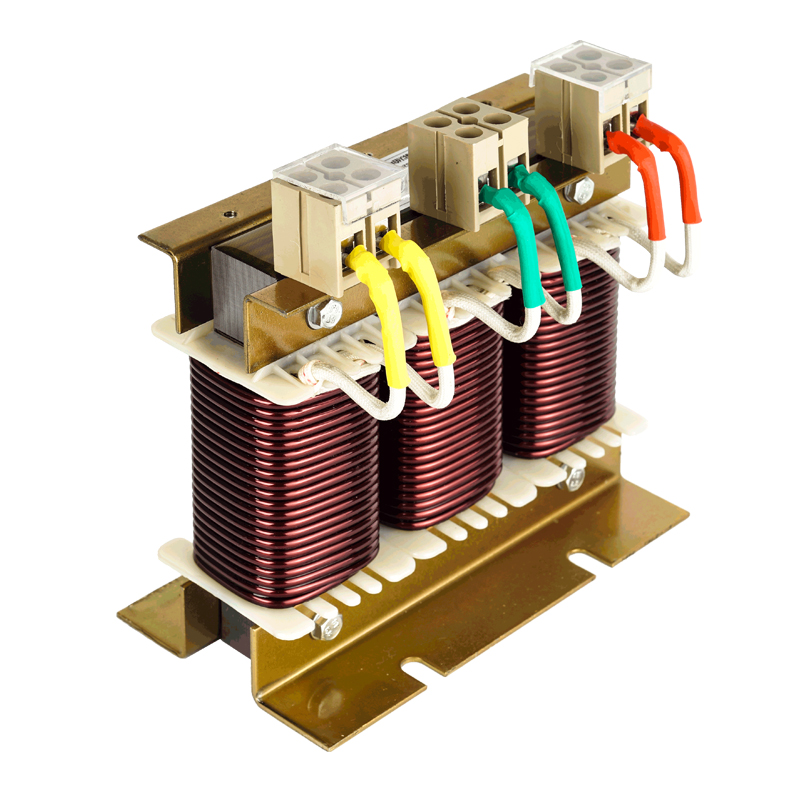

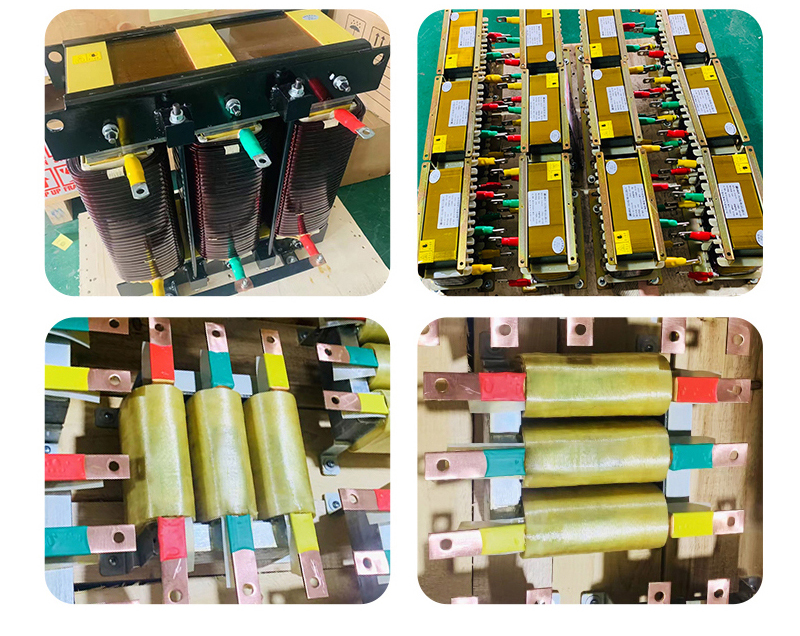

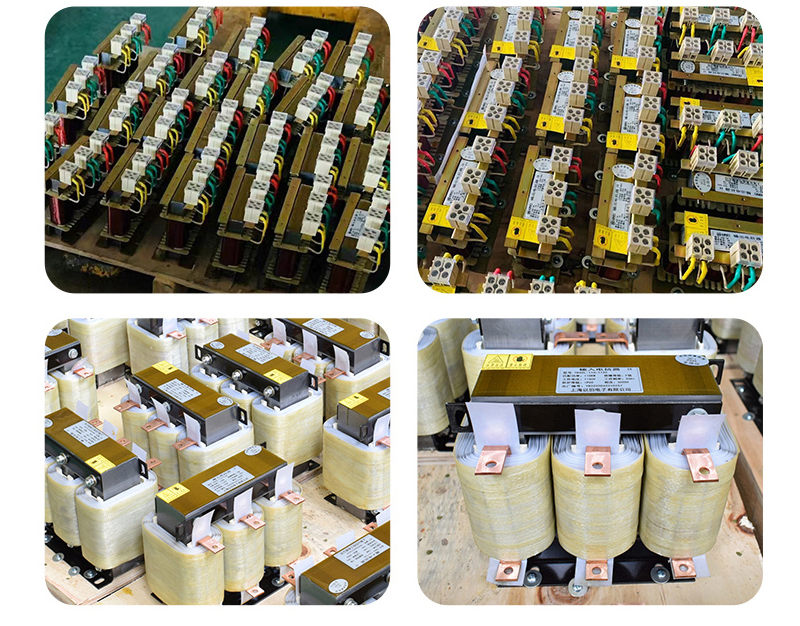

YW-YB-ACL

产品及应用

> 专为pcb板组装而设计

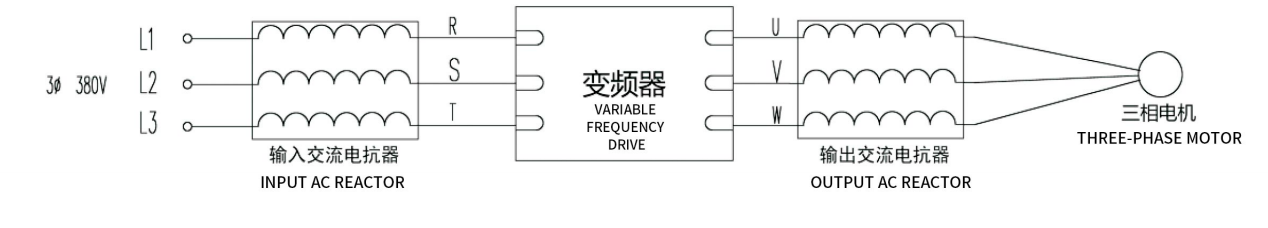

> 输出交流电抗器用于逆变器的负载侧，电动机电流流过这些电抗器。

> 输出交流电抗器补偿长电缆的电容性电荷反转电流，用于平滑滤波。

> 降低瞬态电压dv/dt，延长电机寿命。

> 降低电机的噪音，减少涡流损耗，减少高次谐波输入引起的漏电流

> 保护逆变器内部的功率开关器件。

技术参数

额定电压	380VAC	额定电流	5A ~ 5600A
介电强度	3500VAC/50hz/10mA/10s无闪络击穿	基本频率	50Hz
温升	65K	过载能力	1.35倍额定电流，持续1分钟
绝缘等级	F/H	高度	<1000米
工作温度	-30 ~ 45 ℃	环保评级	IP00

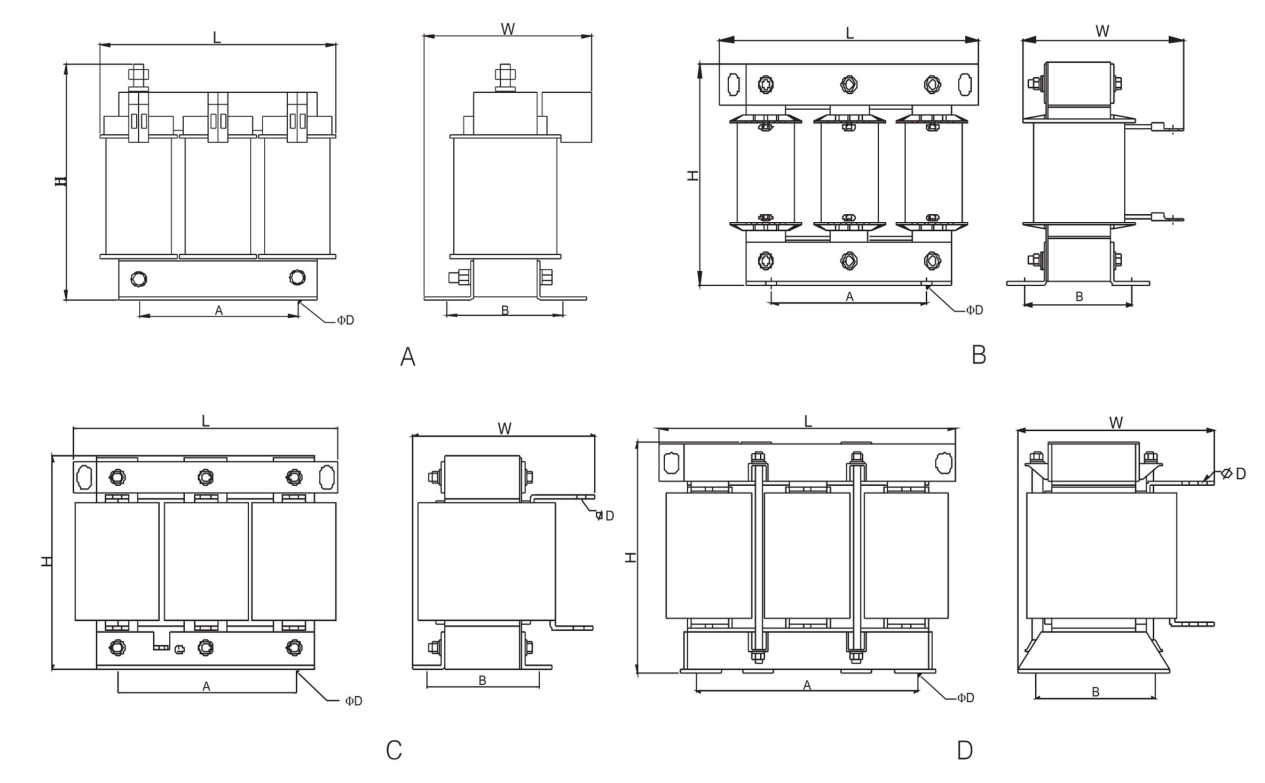

反应器类型	适应功率 (KW)	额定电流 (A)	电压降 (V)	电感 (mH)	重量 (Kg)	外形尺寸 (LWH) (mm)	安装尺寸 (A * B) (mm)	安装孔 (mm)
OCL - 5 - 1.4	1.5	5	2.2	1.4	3.2	150100155	80*60	6*12
OCL - 5 - 1.4	1.5	5	2.2	1.4	3.2	150100155	80*60	6*12
OCL - 10 - 0.7	2.2	10	2.2	0.7	3.3	150100155	80*60	6*12
OCL - 15 - 0.467	5.5	15	2.2	0.467	3.4	150100155	80*60	6*12
OCL - 15 - 0.467	5.5	15	2.2	0.467	3.4	150100155	80*60	6*12
OCL - 20 - 0.35	7.5	20	2.2	0.35	3.5	150100155	80*60	6*12
OCL - 30 - 0.233	11	30	2.2	0.233	3.8	150135135	80*70	6*12
OCL - 40 - 0.175	15	40	2.2	0.175	5.5	185120155	150(95)* 55	8*16
OCL - 50 - 0.14	18.5	50	2.2	0.14	6	185120155	150(95)* 55	8*16
OCL - 60 - 0.117	22	60	2.2	0.117	6.8	185135155	150(95)* 75	8*16
OCL - 80 - 0.0875	30	80	2.2	0.0875	7.8	185145155	150(95)* 75	8*16
OCL - 110 - 0.0637	37	110	2.2	0.0584	8.4	185145155	150(95)* 75	8*16
OCL - 125 - 0.056	45	125	2.2	0.056	8.8	185145155	150(95)* 75	8*16
OCL - 150 - 0.0467	55	150	2.2	0.0467	14	210150210	150(110)* 95	8*16
OCL - 200 - 0.035	75	200	2.2	0.035	14.6	210150210	150(110)* 95	8*16
OCL - 250 - 0.028	90	250	2.2	0.028	23.5	250160240	170(130)* 110	10*20
OCL - 275 - 0.0255	110	275	2.2	0.0255	24.5	250160240	170(130)* 110	10*20
OCL - 330 - 0.021	132	330	2.2	0.021	25	250165240	170(130)* 110	10*20
OCL - 450 - 0.0175	160	400	2.2	0.0175	27	250170290	170(130)* 110	10*20
OCL - 500 - 0.014	200	500	2.2	0.014	28	250180290	170(130)* 110	10*20
OCL - 540 - 0.013	220	540	2.2	0.013	29	260180290	170(130)* 110	10*20
OCL - 625 - 0.0112	250	625	2.2	0.0112	35	300180300	240(200)* 115	10*20
OCL - 700 - 0.01	280	700	2.2	0.01	37	300180300	240(200)* 115	10*20
OCL - 800 - 0.0088	315	800	2.2	0.0088	43	330200310	240(180)* 130	10*20
OCL - 900 - 0.0077	355	900	2.2	0.0077	49	330200310	240(180)* 130	10*20
OCL - 1000 - 0.007	380	1000	2.2	0.007	51	330200310	240(180)* 130	10*20
OCL - 1100 - 0.0063	400	1100	2.2	0.0063	55	360210330	300*140	12*25
OCL - 1180 - 0.0059	450	1180	2.2	0.0059	58	360210330	300*140	12*25
OCL - 1290 - 0.0056	500	1250	2.2	0.0056	61	360210330	300*140	12*25
OCL - 1450 - 0.005	550	1400	2.2	0.005	65	360210330	300*140	12*25
OCL - 1500 - 0.0046	550	1500	2.2	0.0046	68	360210330	300*140	12*25
OCL - 1600 - 0.0044	630/650	1600	2.2	0.0044	73	360230330	300*160	12*25
